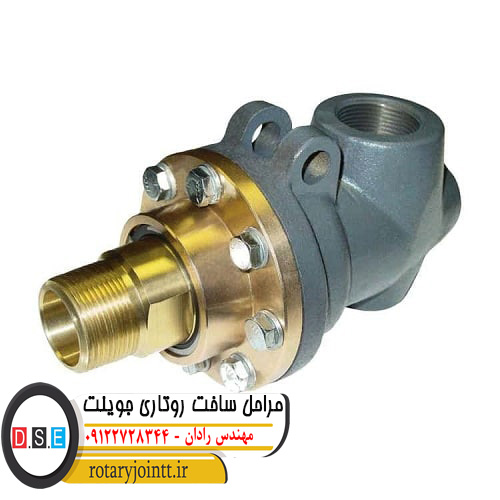

مراحل ساخت روتاری جوینت
روتاری جوینت (Rotary Joint) یک تجهیز مکانیکی است که امکان انتقال سیال، گاز یا برق را در حالت چرخشی فراهم میکند. که در این مقاله قصد بررسی مراحل ساخت روتاری جوینت را داریم پس جهت کسب اطلاعات وارد لینک شوید.
مراحل ساخت روتاری جوینت
روتاری جوینت (Rotary Joint) یک اتصال چرخشی است که امکان انتقال سیال، گاز یا برق را در حالت چرخشی فراهم میکند. مراحل ساخت روتاری جوینت شامل مراحل زیر است:
- طراحی و نقشهکشی:
– تعیین ابعاد و پارامترهای مورد نیاز مانند قطر، طول، نوع سیال، فشار کار و دمای کار
– ترسیم نقشههای دقیق شامل قطعات مختلف و چیدمان آنها
- ساخت قطعات:
– تهیه قطعات اصلی مانند بدنه، راهانداز، آببندها و محورها
– ماشینکاری قطعات با استفاده از تراشکاری، فرزکاری و سایر فرآیندهای ساخت
- مونتاژ اجزا:
– قرار دادن آببندها در جای خود
– قرار دادن محور در داخل بدنه و اتصال به راهانداز
– مونتاژ کامل قطعات با رعایت ترتیب و همراستایی
- واسنجی و تستها:
– انجام تستهای عملکردی مانند چرخش روان، نشتیسنجی و آزمون فشار
– واسنجی پارامترهایی چون گشتاور چرخش، دقت موقعیت و سرعت چرخش
- بازرسی و کنترل کیفیت:
– بررسی و اندازهگیری ابعادی قطعات
– بازرسی چشمی برای شناسایی نواقص ظاهری
– تأیید عملکرد صحیح روتاری جوینت و انطباق با مشخصات
- آمادهسازی نهایی:
– لکهگیری و رنگآمیزی
– بستهبندی محافظ برای حمل و نقل
پس از انجام این مراحل، روتاری جوینت آماده نصب و استفاده در کاربردهای مختلف است.می توانید برای کسب اطلاعات از یکی از انواع روتاری جوینت مانند کوپلینگ چرخشی آب داغ وارد لینک شوید.
چه نوع روتاری جوینتهایی برای شرایط خاص مناسبترند؟
در مقاله مراحل ساخت روتاری جوینت برای انتخاب نوع روتاری جوینت مناسب، چندین عامل باید در نظر گرفته شود، از جمله:
- نوع سیال/گاز/برق مورد انتقال:
– اگر سیال خورنده یا فرساینده است، باید از مواد مقاوم مثل استنلس استیل استفاده شود.
– برای گازهای فشرده، جوینتهای پرفشار مناسبتر هستند.
– برای انتقال برق، باید جوینتهای الکتریکی مناسب انتخاب شوند.
- فشار کاری:
– برای فشارهای بالا، جوینتهای پرفشار بهتر عمل میکنند.
– برای فشارهای پایین، جوینتهای معمولی کفایت میکنند.
- سرعت چرخش:
– برای سرعتهای بالا، باید از جوینتهای با طراحی مخصوص استفاده شود.
– برای سرعتهای پایین، جوینتهای معمولی مناسبتر هستند.
- محیط کاری:
– برای محیطهای خورنده یا دارای ذرات، جوینتهای با آببندی و مواد مقاوم مناسبترند.
– در محیطهای نمناک یا زیرآبی، باید از مواد ضد زنگ استفاده شود.
- نیازهای خاص:
– برای کاربردهای فضایی یا هوافضایی، جوینتهای سبک با طراحی ویژه لازم است.
– برای برخی صنایع مثل غذایی یا دارویی، جوینتهای با تأیید بهداشتی استفاده میشوند.
بنابراین با توجه به این عوامل، میتوان نوع روتاری جوینت مناسب را برای هر کاربرد خاص انتخاب کرد.همچنین جهت کسب اطلاعات از نحوه نگهداری از روتاری جوینت وارد لینک شوید.
نحوه ساخت روتاری
روتاری جوینتها معمولاً از چندین قطعه اصلی ساخته میشوند. روش ساخت یک روتاری جوینت به شکل زیر است:
- بدنه اصلی (Body):
– معمولاً از فلزات مقاوم مثل استنلس استیل یا برنج ساخته میشود.
– بدنه شامل دو قسمت اصلی است که میتوانند نسبت به هم بچرخند.
- آببند (Seal):
– برای جلوگیری از نشت سیال یا گاز استفاده میشود.
– انواع آببندهای رایج شامل واشر، O-ring، لبآببند و غیره است.
– مواد آببند باید با سیال/گاز سازگار و مقاوم در برابر فرسایش باشند.
- رولرها یا گویهای چرخشی (Rollers or Balls):
– برای ایجاد چرخش نسبی بین دو قسمت بدنه استفاده میشوند.
– میتوانند به صورت رولر یا گویهای چرخشی باشند.
- قطعات کمکی:
– شامل فنرها، قابها، واشرها و قطعات دیگر برای تقویت و محافظت جوینت است.
مراحل ساخت روتاری جوینت معمولاً شامل فرآیندهایی مانند تراشکاری، جوشکاری، مونتاژ و تست است. همچنین در برخی موارد، قطعات آببند ممکن است به صورت جداگانه ساخته و در مرحله نهایی در جوینت قرار داده شوند.
فاکتورهای کلیدی در ساخت روتاری جوینت شامل دقت ابعادی، مقاومت در برابر خوردگی و فرسایش، نصب و تنظیم مناسب آببندها و قطعات چرخشی است.
چه موادی برای ساخت روتاری استفاده می شود.
برای مراحل ساخت روتاری جوینت ها از مواد مختلفی استفاده میشود که هر کدام مزایا و معایب خاص خود را دارند. برخی از مواد کاربردی در ساخت روتاری جوینتها عبارتند از:
- فلزات:
– فولاد با کربن پایین (کربن استیل)
– استنلس استیل
– آلیاژهای مس مانند برنج
– آلومینیوم
این مواد فلزی به دلیل استحکام، سختی و مقاومت مکانیکی بالا گزینههای مناسبی برای ساخت بدنه و قطعات اصلی روتاری جوینت هستند. همچنین میتوان با آنها قطعات پیچیدهای را ساخت.
- پلاستیکها و پلیمرها:
– پلیاتیلن
– پلیپروپیلن
– پلیاورتان
– پلیآمید (نایلون)
– فلورپلیمرها (مانند PTFE)
این مواد پلیمری به علت ویژگیهایی چون سبکی، استحکام مکانیکی قابل قبول و مقاومت شیمیایی خوب، برای ساخت قطعاتی مانند آببندها، بوشینگها و بعضی قطعات اصلی به کار میروند.
- مواد کامپوزیتی:
– الیاف شیشهای – اپوکسی
– الیاف کربن – پلیاتیلن
این مواد کامپوزیتی به علت داشتن خواص مکانیکی فوقالعاده بالا (مانند نسبت استحکام به وزن) برای ساخت بعضی قطعات مهم روتاری جوینت مناسب هستند.
در کنار این مواد اصلی، از سایر قطعات کمکی مانند آببندها، یاتاقانها، روانکنندهها و… نیز در ساخت روتاری جوینت استفاده میشود.
