راهنمای کامل انواع روتاری جوینت

روتاری جوینت (Rotary Joint) یا مفصل دوار، یک قطعه مکانیکی حیاتی در صنعت است. وظیفه اصلی این قطعه، انتقال سیال (مانند آب، بخار، روغن یا هوا) از یک بخش ثابت (مانند لوله) به یک بخش در حال چرخش (مانند غلطک یا درام) است. این فرآیند اجازه می‌دهد که ماشین‌آلات شما بدون توقف و بدون نشت سیال کار کنند.درک انواع روتاری جوینت برای انتخاب صحیح و افزایش طول عمر دستگاه‌های صنعتی ضروری است. ما در این مقاله به بررسی جامع مدل‌های مختلف و کاربردهای کلیدی آن‌ها می‌پردازیم.

روتاری جوینت دقیقاً چه کاری انجام می‌دهد؟

عملکرد روتاری جوینت ساده اما بسیار دقیق است. تصور کنید باید آب خنک را به یک غلطک داغ در حال چرخش برسانید. روتاری جوینت این اتصال ایمن را برقرار می‌سازد.

این قطعه معمولاً از دو بخش اصلی تشکیل می‌شود:

1. پوسته ثابت (Stationary Housing): این بخش به لوله‌کشی ثابت خط شما متصل می‌شود.
2. روتور چرخان (Rotating Rotor): این بخش همراه با غلطک یا شفت دستگاه شما می‌چرخد.

کلید موفقیت این قطعه، سیستم آب‌بندی (Seal) پیشرفته بین این دو بخش است. این آب‌بندی از نشت سیال در حین چرخش جلوگیری می‌کند.

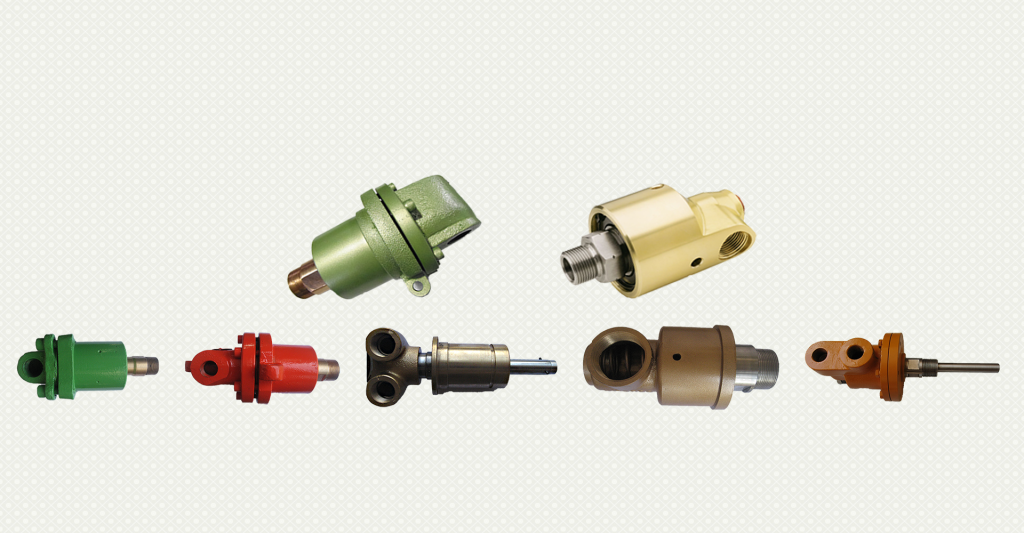

دسته‌بندی اصلی: انواع روتاری جوینت بر اساس جریان (Flow)

اولین و مهم‌ترین دسته‌بندی روتاری جوینت‌ها، بر اساس تعداد کانال‌ها یا مسیرهای عبور سیال است.

روتاری جوینت تک کاناله (Single-Flow)

این مدل، ساده‌ترین نوع روتاری جوینت است. این قطعه فقط یک مسیر برای عبور سیال دارد. سیال یا وارد بخش دوار می‌شود (Inlet) یا از آن خارج می‌گردد (Outlet). ما معمولاً از این نوع برای کاربردهای ساده سرمایشی، گرمایشی یا انتقال هوا استفاده می‌کنیم.

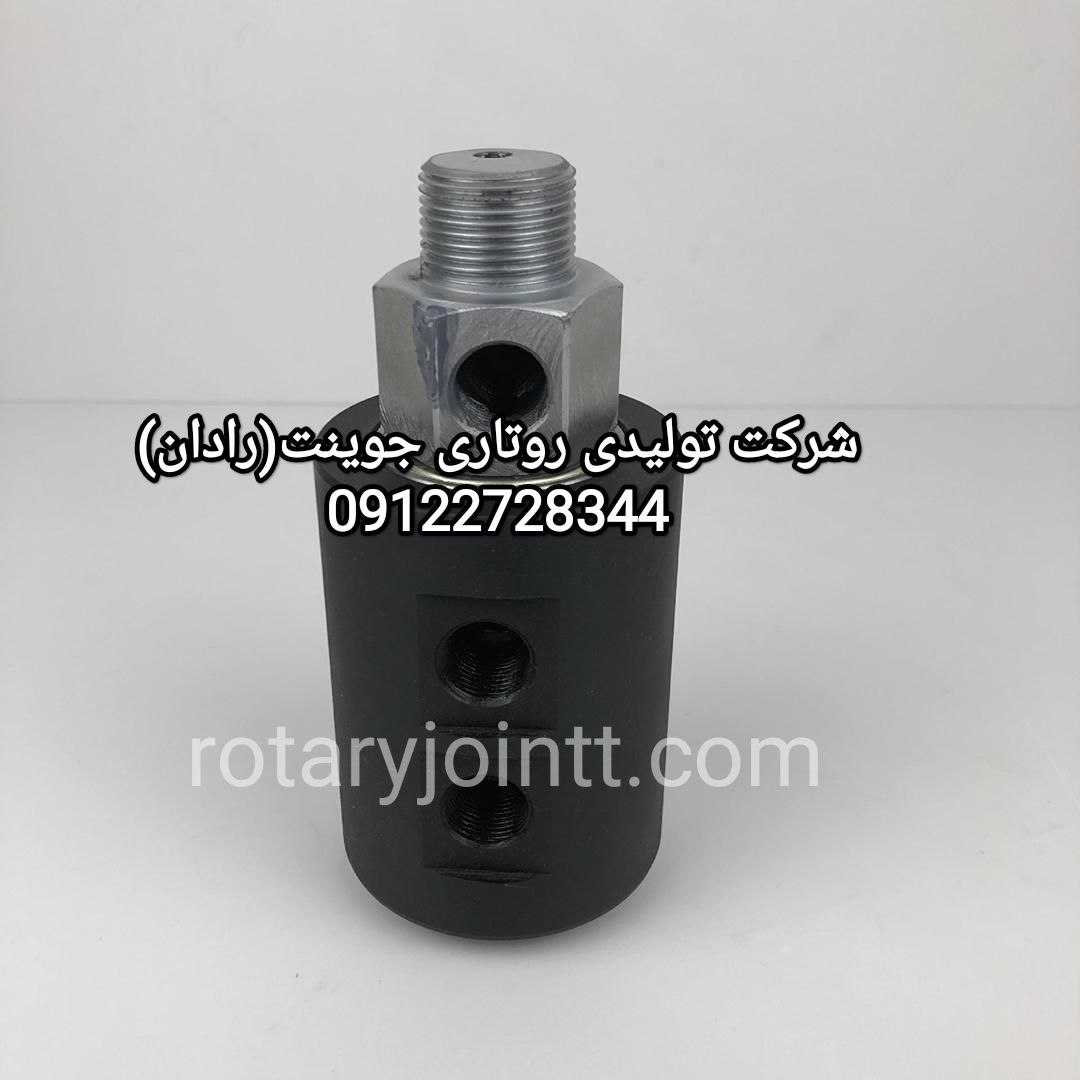

 روتاری جوینت دو کاناله یا دوبلکس (Dual-Flow / Duplex)

این مدل پیشرفته‌تر است و دو مسیر جداگانه برای سیال فراهم می‌کند. در بیشتر کاربردها، یک مسیر برای ورود سیال (مانند بخار داغ) و مسیر دیگر برای خروج سیال برگشتی (مانند آب کندانس) است. این طراحی، فرآیند گردش کامل سیال در سیستم را تضمین می‌کند.

روتاری جوینت چند کاناله (Multi-Flow)

برای فرآیندهای صنعتی پیچیده، به مدل‌های چند کاناله نیاز داریم. این روتاری جوینت‌ها می‌توانند چندین نوع سیال مختلف را به صورت همزمان منتقل کنند. برای مثال، ما از آن‌ها برای انتقال همزمان روغن هیدرولیک، آب خنک‌کننده و هوا به یک برجک گردان استفاده می‌کنیم.

انواع روتاری جوینت بر اساس نوع سیال (کاربرد)

مهم‌ترین عامل در انتخاب جنس و طراحی روتاری جوینت، نوع سیالی است که منتقل می‌کند. جنس آب‌بندها و پوسته باید با دما، فشار و خورندگی سیال سازگار باشد.

روتاری جوینت بخار (Steam Rotary Joint)

این مدل‌ها باید دما و فشار بسیار بالا را تحمل کنند. آب‌بندی در آن‌ها معمولاً از متریال‌های گرافیتی یا کربنی خاص است. ما از روتاری جوینت بخار به وفور در صنایع نساجی (ماشین‌آلات خشک‌کن)، کاغذسازی، لاستیک و پلاستیک استفاده می‌کنیم.

روتاری جوینت آب (Water Rotary Joint)

این نوع، یکی از رایج‌ترین مدل‌ها در صنعت است. از روتاری جوینت آب برای خنک‌کاری غلطک‌ها در صنایع فولاد، ماشین‌آلات چاپ، پلاستیک و صنایع غذایی استفاده می‌شود. آب‌بندی آن‌ها معمولاً از جنس سرامیک یا سیلیکون کارباید است تا در برابر سایش مقاومت کند.

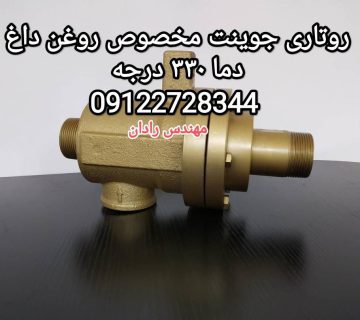

روتاری جوینت روغن داغ (Hot Oil Rotary Joint)

انتقال روغن داغ (Hot Oil) چالش‌های فنی خاصی دارد. این قطعات باید در برابر دمای بسیار بالا (گاهی تا ۳۰۰ درجه سانتی‌گراد) مقاومت کنند. طراحی خاص و آب‌بندی‌های گرافیتی پیشرفته، عملکرد بدون نشت را در این دماها ممکن می‌سازند.

سایر انواع تخصصی

علاوه بر این موارد، مدل‌های دیگری نیز وجود دارد. روتاری جوینت هوا (برای کلاچ‌های پنوماتیک) و روتاری جوینت هیدرولیک (برای انتقال قدرت در ماشین‌آلات سنگین) از این دسته‌اند.

چگونه بهترین روتاری جوینت را انتخاب کنیم؟

انتخاب اشتباه روتاری جوینت می‌تواند به سرعت باعث نشت سیال و توقف خط تولید شما شود. برای انتخاب صحیح، شما باید به چند سوال کلیدی پاسخ دهید:

• نوع سیال چیست؟ (آب، بخار، روغن، هوا)
• حداکثر دما و فشار کاری چقدر است؟
• سرعت چرخش دستگاه (RPM) چقدر است؟
• تعداد کانال‌های مورد نیاز (تک یا دوبل) کدام است؟
• نوع و سایز اتصال چگونه است؟

تیم متخصص ما [در: نام شرکت شما] آماده است تا به شما مشاوره تخصصی رایگان ارائه دهد. ما به شما کمک می‌کنیم تا دقیق‌ترین و بادوام‌ترین روتاری جوینت را برای دستگاه خود انتخاب کنید.

سوالات متداول (کوتاه و کاربردی)

1. تفاوت روتاری جوینت تک کاناله و دو کاناله چیست؟
   روتاری جوینت تک کاناله فقط یک مسیر (ورودی یا خروجی) دارد. در مقابل، مدل دو کاناله، دو مسیر (معمولاً یک ورودی و یک خروجی همزمان) برای گردش کامل سیال در سیستم فراهم می‌کند.
2. علت اصلی خرابی و نشت روتاری جوینت چیست؟
   اصلی‌ترین دلیل، سایش طبیعی آب‌بندهای داخلی (Seals) به مرور زمان است. دلایل دیگر شامل نصب نامناسب (عدم هم‌راستایی شفت)، انتخاب اشتباه روتاری جوینت برای دما و فشار کاری، و یا کثیف بودن سیال عبوری است.
3. آیا روتاری جوینت قابل تعمیر است؟
   بله، بسیاری از روتاری جوینت‌های صنعتی قابل تعمیر هستند. معمولاً با تعویض کیت آب‌بندی (Seal Kit) که شامل سیل‌ها، اورینگ‌ها و گاهی بلبرینگ‌ها است، قطعه مانند روز اول کار خواهد کرد.
