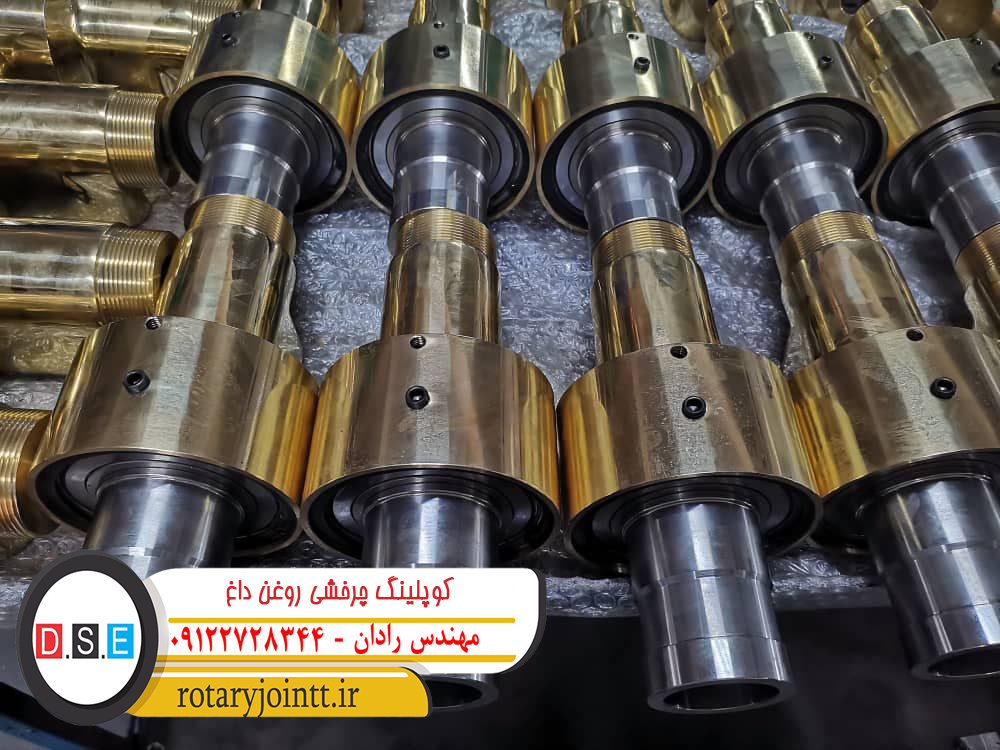

کوپلینگ چرخشی روغن داغ
کوپلینگ چرخشی روغن داغ(Hot Oil Rotary Joint) یک نوع اتصال چرخشی است که برای انتقال روغن داغ در صنایع مختلف استفاده می شود. این نوع روتاری جوینت دارای ویژگی های خاصی است که آن را برای کاربرد در محیط های با دمای بالا مناسب می کند.
ویژگی های روتاری جوینت روغن داغ:
کوپلینگ چرخشی روغن داغ(Hot Oil Rotary Joint) دارای ویژگی های مهمی است که آن را برای کاربرد در محیط های با دمای بالا مناسب می کند. این ویژگی ها شامل موارد زیر است:
1. مقاومت در برابر فشار و دمای بالا:
– این جوینت ها می توانند روغن داغ با دمای تا 400°C را بدون نشتی منتقل کنند.
– طراحی خاص این جوینت ها باعث مقاومت در برابر فشارهای بالا می شود.
2. طراحی متحرک:
– امکان اتصال به قطعات در حال چرخش را فراهم می کند.
– این ویژگی باعث می شود در کاربردهای صنعتی مختلف قابل استفاده باشند.
3. سیستم آببندی پیشرفته:
– جلوگیری از نشت روغن داغ حین چرخش.
– طراحی ویژه آببندی ها باعث می شود نشتی در طول عملکرد رخ ندهد.
4. نصب و نگهداری آسان:
– طراحی ساده و استحکام بالا باعث می شود نصب و سرویس این جوینت ها راحت انجام شود.
– قطعات یدکی در دسترس و تعویض آنها آسان است.جهت آشنایی با انواع کوپلینگ چرخشی وارد لینک شوید.
کاربردهای روتاری جوینت روغن داغ:
کوپلینگ چرخشی روغن داغ(Hot Oil Rotary Joint) کاربردهای متنوعی در صنایع مختلف دارد. برخی از مهم ترین کاربردهای آن عبارتند از:
- صنایع پتروشیمی:
– انتقال روغن داغ در واحدهای تقطیر و پاالیشگاه ها
– استفاده در تجهیزات فرآیندی که نیاز به انتقال روغن داغ دارند
- صنایع نساجی:
– انتقال روغن داغ در ماشین های رنگرزی و تکمیل پارچه
– استفاده در سیستم های گرمایشی ماشین های نساجی
- صنایع چوب و کاغذ:
– انتقال روغن داغ در دستگاه های خشک کن چوب و کاغذ
– کاربرد در تجهیزات فرآیندی که نیاز به انتقال روغن داغ دارند
- صنایع غذایی:
– انتقال روغن داغ در دستگاه های پخت و تولید محصولات غذایی
– استفاده در سیستم های گرمایشی تجهیزات فرآوری مواد غذایی
- صنایع فلزی:
– انتقال روغن داغ در دستگاه های نورد و ریخته گری فلزات
– کاربرد در سیستم های گرمایشی تجهیزات ذوب و شکل دهی فلزات
مشخصات فنی کوپلینگ چرخشی روغن داغ
کوپلینگ چرخشی روغن داغ(Hot Oil Rotary Joint) مشخصات فنی اصلی زیر را دارد:
- دمای کاری:
– معمولاً در محدوده دمایی 200 تا 400 درجه سانتیگراد کار می کنند.
– برخی مدل های پیشرفته قادر به تحمل دمای تا 550 درجه سانتیگراد هستند.
- فشار کاری:
– معمولاً در محدوده فشاری 10 تا 40 بار کار می کنند.
– برخی مدل های مقاوم به فشار بالاتر تا 100 بار فشار را تحمل می کنند.
- جنس قطعات:
– بدنه اصلی از جنس فولاد ضد زنگ یا آلیاژهای مقاوم به فرسایش ساخته می شود.
– اورینگ ها و آب بندی ها از جنس مواد مقاوم به دما و روغن ساخته می شوند.
- اتصالات:
– معمولاً از اتصالات فلنجی یا رزوه ای برای اتصال به لوله ها استفاده می شود.
– برخی مدل ها دارای اتصالات یکپارچه و مخصوص هستند.
- ابعاد و سایز:
– طیف وسیعی از سایزها از 1/2 اینچ تا 12 اینچ قطر لوله در دسترس است.
– ابعاد و سایز بر اساس نیاز جریان روغن و شرایط کاربرد انتخاب می شوند.
- مواد آب بندی:
– اورینگ ها و آب بندی ها از جنس تفلون، گرافیت، فلزات نرم و… ساخته می شوند.
– انتخاب مواد بر اساس سازگاری با روغن داغ و شرایط کاری صورت می گیرد.
این مشخصات فنی در طراحی و انتخاب روتاری جوینت متناسب با نیازهای کاربردی مختلف مدنظر قرار می گیرند.همچنین جهت کسب اطلاعات از روتاری جوینت چند کاناله واردلینک شوید.
اجزای داخلی کوپلینگ روغن داغ
کوپلینگ چرخشی روغن داغ(Hot Oil Rotary Joint) از اجزای داخلی اصلی زیر تشکیل شده است:
- بدنه اصلی (Body):
– بدنه اصلی معمولاً از جنس فولاد ضد زنگ یا آلیاژهای مقاوم به فرسایش ساخته می شود.
– این بدنه وظیفه نگهداری و محافظت از اجزای داخلی را بر عهده دارد.
- محور چرخشی (Shaft):
– محور چرخشی از جنس فولاد آلیاژی مقاوم به سایش ساخته می شود.
– این محور اجازه چرخش یک طرف روتاری جوینت نسبت به طرف دیگر را می دهد.
- بلبرینگ ها (Bearings):
– بلبرینگ ها برای تامین روانکاری و تحمل بارهای محوری و شعاعی استفاده می شوند.
– معمولاً بلبرینگ های غلتشی یا لغزشی مقاوم به دما در این کاربرد به کار می روند.
- آب بندی ها (Seals):
– آب بندی ها از جنس مواد مقاوم به دما و روغن داغ ساخته می شوند.
– وظیفه این آب بندی ها جلوگیری از نشت روغن داغ از طریق روتاری جوینت است.
- رینگ چرخشی (Rotating Ring):
– رینگ چرخشی بخشی از محور چرخشی است که با مسیر ورودی روغن متصل است.
– این رینگ به همراه آب بندی ها مانع نشت روغن داغ از طریق روتاری جوینت می شود.
- مسیرهای جریان (Flow Paths):
– مسیرهای جریان داخلی روتاری جوینت به گونه ای طراحی می شوند که جریان روغن داغ را بدون اختلال هدایت کنند.
طراحی و ساخت این اجزای داخلی با دقت و حساسیت بالا صورت می گیرد تا روتاری جوینت بتواند در شرایط سخت عملیاتی دمای بالا و فشار کار کند.
