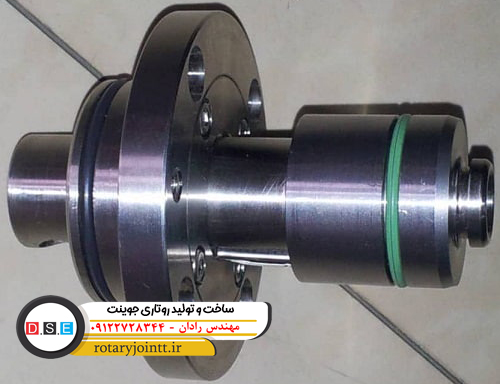

ساخت و تولید روتاری جوینت
روتاری جوینت برای انتقال سیالات، یک اتصال چرخشی است که امکان انتقال مواد سیال مانند آب، بخار، گاز، نفت و مواد شیمیایی را فراهم می کند. در این مقاله قصد داریم تا با ساخت و تولید روتاری جوینت بیشتر آشنا شویم.
نحوه ساخت روتاری جوینت برنجی
روتاری جوینت برنجی برای انتقال سیالات ساخته می شود و روند ساخت آن به شرح زیر است:
- بخش ثابت (Stationary Part):
بدنه ثابت از جنس برنج کم آلیاژ ساخته می شود.
در این قسمت کانال های عبور سیال طراحی و ایجاد می شود.
سطح اتصال به لوله های ثابت در این بخش قرار دارد.
- بخش چرخان (Rotating Part):
روتور یا بخش چرخان نیز از جنس برنج کم آلیاژ ساخته می شود.
این قسمت به صورت محوری در داخل بخش ثابت قرار می گیرد و امکان چرخش آزاد را فراهم می کند.
کانال های عبور سیال در این بخش با بخش ثابت همراستا طراحی می شوند.
- سیستم آب بندی:
برای جلوگیری از نشت سیال، آب بندهای مناسبی مانند واشر یا اورینگ در بین بخش ثابت و چرخان قرار می گیرند.
مواد آب بندی معمولاً از جنس لاستیک یا پلیمری با مقاومت در برابر سیال مورد استفاده انتخاب می شوند.
- پیکربندی اتصالات:
در انتهای بخش ثابت و چرخان، اتصالات مناسبی برای اتصال به لوله ها یا تجهیزات چرخان طراحی می شوند.
این اتصالات می توانند فلنج، رزوه یا اتصالات سریع باشند.
- تست و کنترل کیفیت:
پس از ساخت، روتاری جوینت برنجی تحت تست های فشار، نشتی و چرخش قرار می گیرد.
بازرسی های ابعادی و کنترل کیفیت مواد نیز انجام می شود.
نحوه تولید روتاری جوینت برنجی
ساخت و تولید روتاری جوینت برنجی به شرح زیر است:
- آماده سازی مواد اولیه:
ورق های برنج با آلیاژ مناسب انتخاب می شوند.
ابعاد و تولرانس های مواد اولیه مطابق نقشه و مشخصات فنی تأمین می گردد.
- ماشینکاری قطعات:
بخش ثابت و چرخان با استفاده از ماشین های CNC تراشکاری می شوند.
کانال های عبور سیال، سطوح آب بندی و محل های اتصال در این مرحله ایجاد می شوند.
قطعات با دقت ابعادی و تولرانس های مورد نیاز ساخته می شوند.
- آماده سازی سطوح:
سطوح تماس بخش ثابت و چرخان پرداخت و صیقلی می شوند.
سطوح آب بندی برای قرارگیری واشرها یا اورینگ ها آماده می گردند.
- مونتاژ:
بخش چرخان داخل بخش ثابت قرار داده می شود.
واشرهای آب بندی مناسب در محل های تعریف شده قرار می گیرند.
اتصالات پایانی مانند فلنج یا رزوه بر روی قطعات نصب می شوند.
- تست و کنترل کیفیت:
روتاری جوینت تحت تست های فشار، نشتی و چرخش قرار می گیرد.
بازرسی های ابعادی و کنترل کیفیت مواد انجام می شود.
در صورت تأیید نتایج تست ها، محصول نهایی آماده عرضه می گردد.
ویژگی های روتاری جوینت
ساخت و تولید روتاری جوینت (Rotary Joint) یک ابزار مکانیکی است که امکان انتقال سیالات و گازها را از یک مدار به مدار دیگر با امکان چرخش فراهم می کند. برخی از ویژگی های اصلی روتاری جوینت ها عبارتند از:
- چرخش: روتاری جوینت ها امکان چرخش بخش چرخان را نسبت به بخش ثابت با حداقل اصطکاک فراهم می کنند. این چرخش می تواند در محدوده 360 درجه یا بیشتر باشد.
- انتقال سیال: روتاری جوینت ها امکان انتقال سیالات مختلف مانند آب، روغن، گاز و… را با اطمینان از آب بندی مناسب فراهم می کنند.
- فشار کاری: روتاری جوینت ها قادر به تحمل فشار کاری متنوعی هستند. این فشار می تواند از چند بار تا چند صد بار باشد، بسته به طراحی و ساخت آنها.
- دما: محدوده دمایی کاری روتاری جوینت ها نیز می تواند از 40 درجه سانتیگراد تا +250 درجه سانتیگراد متغیر باشد.
- مواد: روتاری جوینت ها معمولاً از مواد فلزی مقاوم مانند برنج، استیل یا آلیاژهای آلومینیوم ساخته می شوند. برخی مدل ها نیز از مواد مقاوم در برابر خوردگی مانند پلیمرها یا سرامیک ساخته می شوند.
- سایز: روتاری جوینت ها در ابعاد و سایزهای مختلف موجود هستند که متناسب با نیاز کاربرد خاص انتخاب می شوند.
کاربردهای روتاری جوینت
ساخت و تولید روتاری جوینت (rotary joint) کاربردهای متنوعی در صنعت و تکنولوژی دارد:
- مکانیسم انتقال قدرت و گشتاور:
در موتورهای الکتریکی، پمپها، جرثقیلها و سایر دستگاههای متحرک به منظور انتقال قدرت و گشتاور استفاده میشود.
امکان انتقال قدرت و گشتاور را بین دو محور متحرک و چرخنده فراهم میکند.
- اتصال لولهها و شلنگها:
در سیستمهای انتقال سیال مانند نفت، گاز و آب به منظور اتصال لولهها و شلنگهای متحرک به کار میرود.
امکان چرخش و حرکت لولهها را فراهم میکند بدون اینکه در جریان سیال اختلالی ایجاد شود.
- کاربرد در ابزارها و تجهیزات متحرک:
در ابزارها و دستگاههای مختلف صنعتی و پزشکی که نیاز به حرکت و چرخش دارند به کار میرود.
مانند بازوهای رباتیک، دوربینهای متحرک، دستگاههای جراحی و …
- کاربرد در تجهیزات نظامی:
در هواپیماها، تانکها و دیگر تجهیزات نظامی به منظور انتقال قدرت و حرکت استفاده میشود.
همچنین در سامانههای موشکی و تسلیحات به کار میرود.
- کاربرد در تجهیزات فضایی:
در ماهوارهها و سایر تجهیزات فضایی برای امکان چرخش و حرکت استفاده میشود.
به عنوان مثال در آنتنهای ماهوارهای برای جهتدهی آنتن استفاده میشود.
