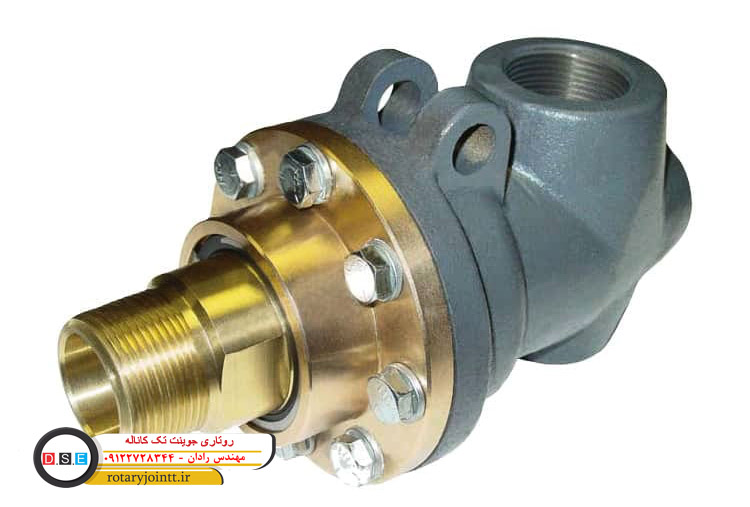

روتاری جوینت تک کاناله
روتاری جوینت تک کاناله یا همان Single Channel Rotary Joint، یک قطعه مکانیکی است که برای انتقال سیالات یا گازها به صورت چرخشی بین دو بخش متحرک استفاده می شود. این نوع روتاری جوینت معمولاً در سیستم هایی استفاده می شود که نیاز به انتقال یک کانال سیال یا گاز در طول چرخش دارند.
روتاری جوینت معمولاً از قطعاتی مانند حلقه های چرخان (Rotating Rings) و مهره های چرخان (Rotating Threads) تشکیل شده است که به صورت محوری در محفظه جوینت قرار می گیرند. این قطعات باعث می شوند که سیال یا گاز بتواند به صورت چرخشی از یک بخش به بخش دیگر منتقل شود در حالی که ارتباط درونی میان دو بخش حفظ می شود.
از روتاری جوینت تک کاناله در بسیاری از صنایع استفاده می شود، از جمله صنعت نفت و گاز، صنعت خودروسازی، صنعت هوا و فضا، صنایع شیمیایی و غیره. مثال هایی از کاربردهای روتاری جوینت شامل انتقال سیالات خنک کننده به موتورهای چرخشی، انتقال سیالات گرمایشی و سرد کننده در سیستم های پردازش حرارتی و انتقال سیالات و گازها در تجهیزات آزمایشگاهی و پزشکی است.
مهم ترین ویژگی روتاری جوینت ، حفظ ارتباط درونی میان دو بخش متحرک است در حالی که اجازه می دهد سیال یا گاز به صورت مداوم از یک بخش به بخش دیگر منتقل شود. این ویژگی باعث می شود که روتاری جوینت تک کاناله برای بسیاری از سیستم های دوار مورد استفاده قرار گیرد.
کاربردهای روتاری جوینت تک کاناله
- صنعت نفت و گاز: در صنعت نفت و گاز، روتاری جوینت تک کاناله برای انتقال سیالات خنک کننده، سیالات گرمایشی، گازها و سایر مواد به صورت چرخشی در سیستم های حفاری، تجهیزات حفاری، پلتفرم های نفتی و سایر تجهیزات کاربرد دارد.
- صنعت خودروسازی: در خودروها، روتاری جوینت به منظور انتقال سیالات خنک کننده به موتورها، سیستم های ترمز، سیستم های روغن گیر و سایر سیستم های مربوط به خنک سازی و روان سازی استفاده می شود.
- صنایع هوا و فضا: در صنایع هوا و فضا، روتاری جوینت برای انتقال سیالات خنک کننده، سیالات گرمایشی و سایر سیالات در سیستم های مرتبط با موتورها، سیستم های سوخت و سایر سیستم ها کاربرد دارد.
- صنایع شیمیایی: در صنایع شیمیایی، روتاری جوینت برای انتقال سیالات شیمیایی، حلال ها، مواد شیمیایی و سایر مواد مورد نیاز در فرآیندها، تجهیزات و واحدهای تولید استفاده می شود.
- تجهیزات آزمایشگاهی و پزشکی: در تجهیزات آزمایشگاهی و پزشکی، روتاری جوینت تک کاناله برای انتقال سیالات، گازها و دیگر مواد در دستگاه های تجهیزات آزمایشگاهی، تجهیزات پزشکی و سایر تجهیزات مرتبط مورد استفاده قرار می گیرد.
اجزای داخلی یک جوینت روتاری تک کاناله
- حلقه های چرخان (Rotating Rings):
این حلقه ها در داخل محفظه جوینت قرار میگیرند و مسئولیت انتقال سیال یا گاز را بر عهده دارند. طراحی حلقه های چرخان به گونه ای است که ارتباط درونی میان دو بخش متحرک را حفظ کرده و به سیال یا گاز اجازه میدهند به صورت چرخشی از یک بخش به بخش دیگر جابجا شوند.
- مهره های چرخان (Rotating Threads):
این مهره ها نیز در داخل محفظه جوینت قرار میگیرند و وظیفه ایجاد ارتباط مکانیکی بین حلقه های چرخان و بخشهای متحرک را بر عهده دارند. مهرههای چرخان به صورت محوری در محفظه جوینت قرار میگیرند و باعث میشوند حلقه ها بتوانند به طور مستقل چرخش کنند و سیال یا گاز را از یک بخش به بخش دیگر منتقل کنند.
- آببندی (Sealing):
یکی از وظایف مهم جوینت روتاری تک کاناله، حفظ آببندی بین بخشهای متحرک و ثابت است. برای این منظور، اجزای آببندی مانند حلقه های O-ring، سیلها (seals)، پکینگ (packing) و یا روغنکش (oil wiper) در نقاط مختلف جوینت روتاری استفاده میشوند تا از نشت سیال یا گاز جلوگیری شود.
- بدنه و محفظه:
بدنه و محفظه جوینت روتاری تک کاناله معمولاً از جنسهای مقاومی مانند فولاد ضدزنگ یا آلومینیوم ساخته میشوند. این قسمت از جوینت روتاری محل قرارگیری حلقهها، مهره ها و سیستم آببندی است و وظیفه محافظت از اجزای داخلی را دارد.
ترکیب این اجزا در جوینت روتاری تک کاناله به طور کلی بستگی به نوع و برند مورد استفاده دارد و ممکن است تفاوتهایی در ساختار و طراحی اجزای داخلی وجود داشته باشد.
مشخصات فنی جوینت یک کاناله
مشخصات فنی روتاری جوینت یک کاناله می تواند بسته به نوع و کاربرد مورد استفاده متفاوت باشد. با این حال، برخی از مشخصات فنی رایج که ممکن است در مورد روتاری جوینت یک کاناله مورد استفاده قرار بگیرند، عبارتند از:
- قطر داخلی و خارجی: قطر داخلی و خارجی روتاری جوینت یک کاناله می تواند بسته به نیاز و برند متفاوت باشد. این ابعاد معمولاً با اندازه سیستم و نیازهای انتقال سیال تعیین می شوند.
- فشار کاری: روتاری جوینت یک کاناله باید قادر باشد فشار سیال یا گاز را تحمل کند. مشخصه هایی مانند فشار کاری حداکثر و فشار کاری معمولاً در مشخصات فنی روتاری جوینت تک کاناله درج می شوند.
- دمای کاری: روتاری جوینت یک کاناله باید قادر به عملکرد در دماهای مختلف باشد. محدوده دمایی که روتاری جوینت تحمل می کند (مانند دمای کاری حداکثر و حداقل) معمولاً در مشخصات فنی آن ذکر می شود.
- سرعت چرخش: سرعت چرخش روتاری جوینت نیز مهم است و باید با توجه به نیازهای سیستم و محیط کار تعیین شود.
- مواد ساخت: روتاری جوینت یک کاناله معمولاً از مواد مقاومی مانند فولاد ضد زنگ، آلومینیوم، مس و یا برنز ساخته می شود. مواد ساخت روتاری جوینت نیز در مشخصات فنی آن مشخص می شود.
