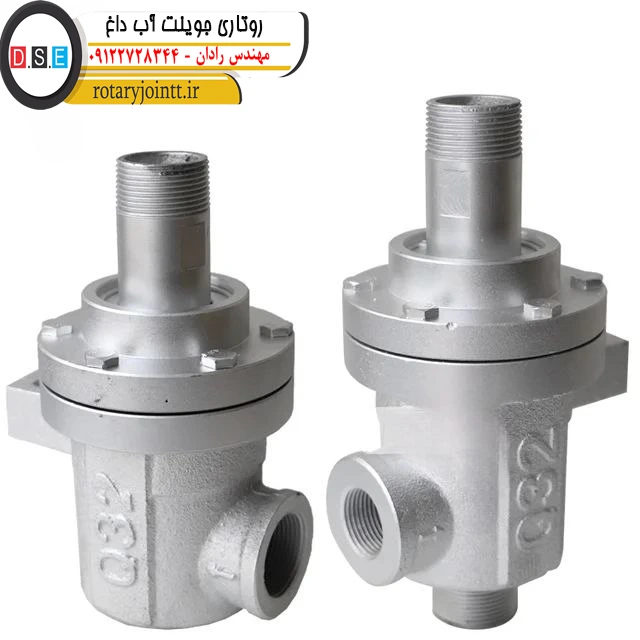

روتاری جوینت آب داغ یک قطعه مکانیکی دقیق و حیاتی است. این قطعه سیالات داغ (مانند آب) را از یک بخش لولهکشی ثابت به یک بخش در حال چرخش ماشین منتقل میکند. صنایع مختلف از این اتصال برای ایجاد یک آببندی ایمن و جلوگیری از نشتی در ماشینآلات دوار خود بهره میبرند. این راهنما به بررسی کامل روتاری جوینت آب داغ، کاربردها و مشخصات فنی آن میپردازد.
کاربرد روتاری جوینت آب داغ
مهندسان و تکنسینها از کوپلینگ چرخشی آب داغ در صنایع گوناگونی استفاده میکنند. این قطعه در درجه اول، در سیستمهای گرمایشی و همچنین برای تامین آب گرم ساختمانها کاربرد دارد.
علاوه بر این، صنایع بسیاری برای کنترل دقیق دما به این قطعات وابسته هستند. برای مثال:
- صنایع پلاستیک و پلیمر: برای کنترل دمای قالبهای تزریق یا غلتکهای چرخان از این جوینتها استفاده میکنند.
- صنایع غذایی: اپراتورها در تجهیزات پخت و پز صنعتی یا پاستوریزاتورها به این اتصالات نیاز دارند.
- صنایع چاپ و بستهبندی: ماشینهای چاپ برای خنککاری یا گرمایش غلتکها (رولها) از این قطعات بهره میبرند.
- سیستمهای خنککننده: طراحان سیستم گاهی در مدارهای خنککننده صنعتی نیز از این اتصالات چرخشی استفاده میکنند.
مشخصات فنی جوینت آب
هنگام انتخاب یا خرید روتاری جوینت آب داغ، باید به چند مشخصه فنی کلیدی توجه کرد. سازنده این مشخصات را بر روی محصول یا کاتالوگ آن درج میکند.
حداکثر دمای کاری
هر جوینت برای تحمل دمای مشخصی طراحی شده است (مانند ۱۸۰ درجه سلسیوس). اگر دمای سیستم از این حد فراتر رود، آببندهای داخلی به سرعت خراب شده و نشتی رخ میدهد.
حداکثر فشار کاری
این عدد، توان قطعه در برابر فشار سیال را مشخص میکند. اعمال فشار بیش از حد مجاز، آببندی را از بین برده و ایمنی سیستم را به خطر میاندازد.
سرعت چرخش (RPM)
سرعت چرخش ماشین باید با توانایی روتاری جوینت همخوانی داشته باشد. سرعتهای بسیار بالا (مانند 750 rpm) نیازمند یاتاقانبندی و آببندیهای خاصی برای جلوگیری از سایش و داغ شدن بیش از حد است.
اجزای داخلی جوینت آب
درک اجزای داخلی به انتخاب بهتر و نگهداری صحیح قطعه کمک میکند. یک کوپلینگ دوار استاندارد شامل اجزای زیر است:
۱. بدنه (Housing) بدنه، پوسته اصلی قطعه را تشکیل میدهد. این بخش از اجزای داخلی حساس محافظت میکند. سازندگان معمولاً بدنه را از متریالهایی مانند برنج، چدن یا فولاد ضد زنگ (استیل) میسازند تا در برابر خوردگی مقاوم باشد.
۲. محور (Shaft / Nipple) محور، مسیر اصلی انتقال سیال به بخش دوار است. تولیدکنندگان این قطعه را عموماً از فولاد ضد زنگ (استیل) میسازند. این متریال هم در برابر سایش مقاوم است و هم دچار زنگزدگی نمیشود.
۳. سیستم آببندی (Sealing) این بخش، قلب روتاری جوینت محسوب میشود. طراحان از مکانیزمهای آببندی دقیق، مانند سیلهای مکانیکی یا حلقههای آببندی (O-rings)، برای جلوگیری مطلق از نشتی آب استفاده میکنند.
۴. ضامن یا مهره کششی (Gland) طراحان از ضامن برای تثبیت سیستم آببندی استفاده میکنند. این قطعه آببندی را در محل خود ثابت نگه میدارد و از آزاد شدن آن در حین چرخش جلوگیری میکند.
۵. مهرهها و پیچها (Bolts and Nuts) کاربران از مهرهها و پیچها برای تثبیت نهایی قطعات داخلی به یکدیگر استفاده میکنند. این اتصالات همچنین روتاری جوینت را به ماشین محکم میکنند.
اهمیت انتخاب و قیمت روتاری جوینت آب داغ
انتخاب یک اتصال چرخشی مناسب، تضمینکننده دوام و کارایی خط تولید است. یک روتاری جوینت باکیفیت از توقفهای ناگهانی خط تولید و هزینههای گزاف تعمیر و نگهداری جلوگیری میکند.
قیمت روتاری جوینت به عواملی مانند سایز، متریال ساخت (برنجی یا استیل)، برند سازنده و میزان تحمل فشار و دما بستگی دارد. اگرچه ممکن است قیمتهای پایینتر وسوسهانگیز باشند، اما سرمایهگذاری روی یک قطعه باکیفیت، در درازمدت با کاهش هزینههای تعمیر و توقف تولید، کاملاً بهصرفه خواهد بود.
